Коммуникационный сервер Эликонт-КС решает широкий круг задач по объединению и интеграции различных подсистем в единую систему управления. Одной из таких задач является интеграция локальных САУ в единую РСУ. Инженерный центр АО «ЭЛАРА» реализовал уже несколько крупных проектов, где Эликонт-КС успешно решает эту задачу.
Здесь, в качестве примера, описан проект на производственной ТЭЦ крупного деревообрабатывающего предприятия.
Особенность проекта
Обеспечение двухстороннего взаимодействия между оборудованием и системами разных вендоров в интегрированной АСУ ТП на энергетическом объекте — производственной ТЭЦ.
Задачи
- Обеспечить интеграцию локальных САУ технологических узлов в единую РСУ ТЭЦ по протоколам OPC UA и Modbus RTU/TCP;
- Обеспечить интеграцию с электротехническим оборудованием по протоколу МЭК 61850 MMS;
- Обеспечить обмен командами управления между ПЛК разных вендоров, используя схему межсерверного взаимодействия (протоколы OPC UA и Modbus TCP), которая наилучшим образом учитывает особенности РСУ объекта и снижает нагрузку на каналы связи с АСУ ТП верхнего уровня;
- Обеспечить стабильную работу системы при нагрузке до 6 тысяч сигналов.
Объекты взаимодействия нижнего и среднего уровня АСУ ТП
- САУ наносных агрегатов (ЦНС);
- САУ системы химводоочистки (ХВО);
- Распределительное устройство (РУ) 0.4 кВ;
- Шкафы оперативного тока (ШОТ);
- ССПИ и РЗА распределительного устройства (РУ) 6 кВ;
- Источник бесперебойного питания (ИБП).
Объекты взаимодействия верхнего уровня АСУ ТП
- Автоматизированные рабочие места РСУ;
- Контроллеры РСУ;
- Система хранения данных;
- MES система.
Протоколы взаимодействия Эликонт-КС в проекте
- OPC UA;
- Modbus RTU/ TCP;
- МЭК 61850 MMS.
Устройства автоматизации в системе
- Elicont-100 (АО «ЭЛАРА»);
- Simatic ET 200SP (Siemens);
- ARIS-C303 (ООО «Прософт-Системы»);
- Другие.
Решение
Для решения задач интеграции использовался коммуникационный сервер Эликонт-КС, установленный на трёх встраиваемых компьютерах iRobo-6000−320-W, работающих под управлением ОС Linux. Полученное устройство выполняет функции коммуникационного шлюза и преобразователя протоколов.

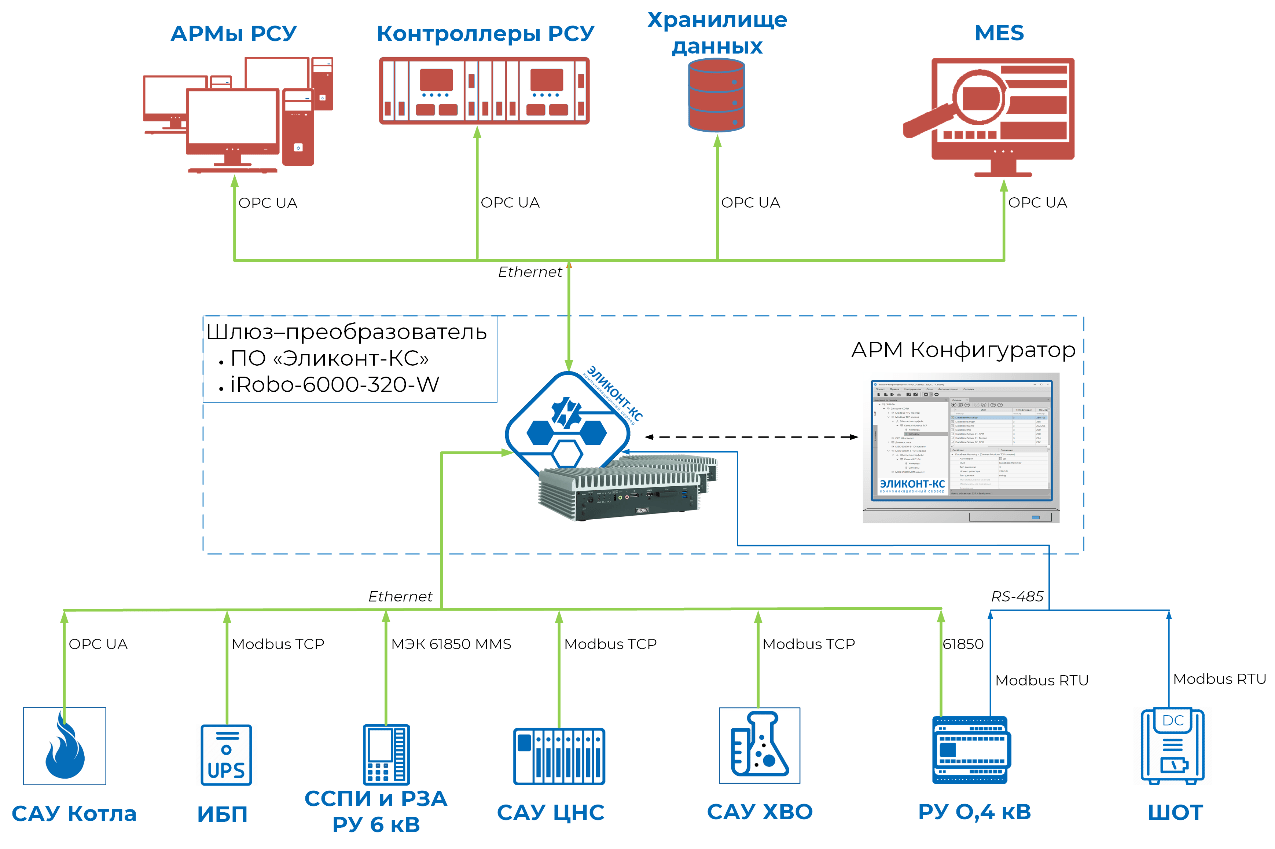

В контур системы управления входили три группы оборудования: тепловое (газовая турбина и котлы), электротехническое и вспомогательное. Ниже приведена упрощённая схема этой системы.
Эликонт-КС обеспечил взаимодействие с резервированными ПЛК, разделение потоков данных по коммуникационным серверам, а также позволил взаимодействовать с распределённым оборудованием по отдельным шинам данных, тем самым повышая безопасность и надёжность системы. Схема резервирования и разделение потоков по серверам на схеме не отражены.
Благодаря функции ретрансляции Эликонт-КС дополнительно была решена задача передачи команд «от сервера к серверу» по протоколам OPC UA и Modbus TCP. Благодаря этому оптимальным образом используются возможности оборудования и сокращается загрузка канала SCADA. Подробнее проблема межсерверного взаимодействия освещена в другом материале на нашем сайте.
