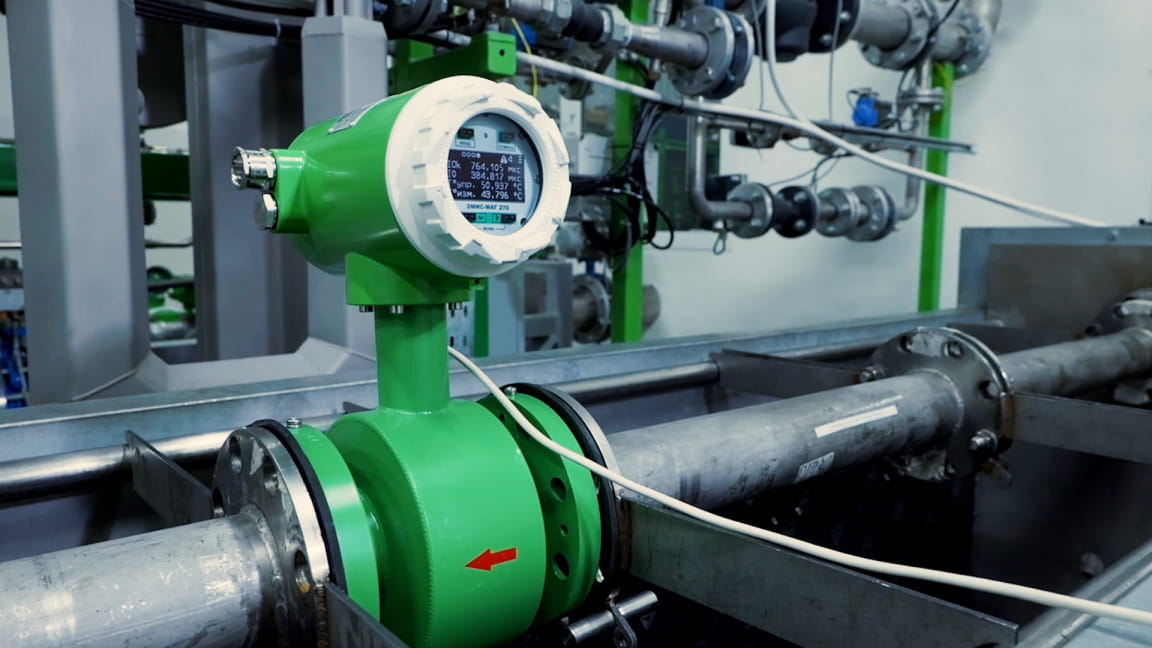

ЭМИС-МАГ 270 с электроникой «У»: электромагнитный расходомер для сложных задач

Обновленная версия электроники «У» появилась в ответ на конкретные вызовы промышленности, когда необходим прибор для измерения среды с быстро меняющимися параметрами потока. Перекачка, налив, смешивание, дозирование с постоянными пусками и остановками — именно для таких задач разработан электромагнитный расходомер ЭМИС-МАГ 270.

ЭМИС-МАГ 270 с электроникой «У» сохраняет точность и метрологическую стабильность на таких технологических процессах, как:

• учёт расхода пульпы и вязких жидкостей;
• обогащение руды;
• дозирование реагентов;
• учёт агрессивных химических жидкостей;
• измерение абразивных сред, в том числе с примесью песка;
• учёт суспензий;
• учёт и дозирование пищевых жидкостей.

В этом году ЭМИС-МАГ 270 прошёл опытно-промышленную эксплуатацию на Быстринском ГОКе, где прибор был установлен на напорном пульпопроводе насосной установки. Среда — сульфидные минералы (преимущественно халькопирит), содержание твёрдой фазы около 50−60%, средний рабочий расход в установившемся режиме — 50 м³/ч. Процесс циклический: пуски, остановки и короткие периоды стабилизации. По итогам испытаний прибор показал высокую сходимость с референтным расходомером в рабочем диапазоне и подтвердил отсутствие отказов за период эксплуатации. Такой результат стал возможен благодаря комплексу функций, заложенных в электронику.

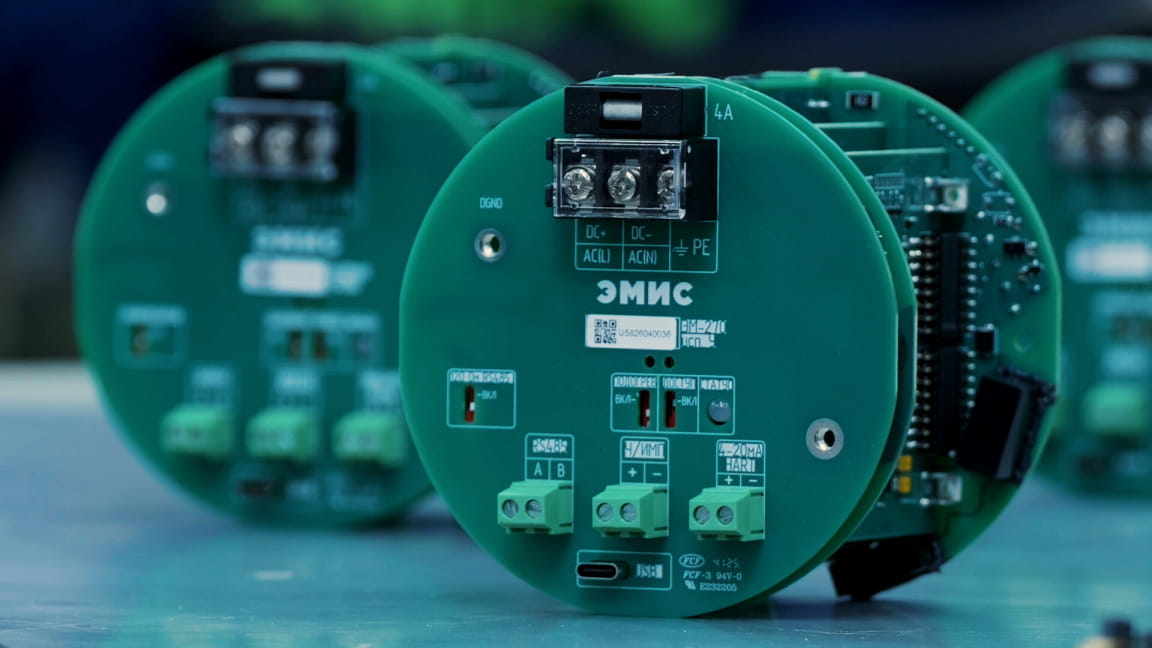

Какие преимущества появились у расходомера ЭМИС-МАГ 270 с версией электроники «У»

• Повышенное быстродействие, оптимизированное для работы на пульпе и других тяжелых средах;
• Двухступенчатая цифровая фильтрация сигнала (медианный + КИХ-фильтр) отсекает шумы, всплески и гидроудары — без потери скорости отклика;
• Ток-стабилизированный драйвер катушки определяет параметры сенсора в реальном времени и подстраивает частоту и длительность импульсов под конкретный прибор. Это быстрее и стабильнее, чем классическая жёстко заданная низкая частота;
• Умная диагностика по NAMUR NE107 заранее предупреждает о неисправности или необходимости обслуживания — до того, как процесс остановится;
• Обнаружение пустой трубы и контроль обрыва катушки исключают ошибочный учёт при опустошении трубопровода или отказе сенсора;
• Минимальная электропроводность 5•10^-4 См/м позволяет измерять агрессивные, слабопроводящие и загрязнённые жидкости, а также суспензии с твёрдыми включениями;
• Расширенный диапазон электропитания, для переменного тока это от 90 до 250 вольт. И если в месте установки требуется пониженное питание, то ЭМИС-МАГ 270 с номинальным напряжением питания 24 В может работать от 12 В с учётом падения напряжения на питающих проводах. Это обеспечивает бесперебойную работу прибора при скачках напряжения, что нередко случается на производствах;
• Сохранение работоспособности прибора в сложных климатических условиях. Если температура окружающей среды опускается ниже -40 градусов, то автоматически включается встроенный подплатный обогрев электроники.

Выходные сигналы: гибкость без компромиссов

Рассмотрим подробнее выходные сигналы расходомера.

• Частотно-импульсный выход может быть активным или пассивным. В пассивном режиме доступна дополнительная настройка, меняющая конфигурацию с «Открытого коллектора» на Namur NA01. Цену импульса можно задать и изменить непосредственно на месте эксплуатации особенно это востребовано в процессах дозирования. Режимы работы частотно-импульсного выхода: объёмный расход, массовый расход, реле объёмного расхода, дозатор объёма, режим аварии;
• Аналоговый токовый выход также может быть активным или пассивным. Он же служит интерфейсом для передачи данных по цифровому протоколу HART версии 7;
• Интерфейс RS-485 имеет карту регистров Modbus RTU, позволяющую считывать все параметры процесса, проводить диагностику и настройку;
• Дополнительно установлен технологический разъём USB Type C — для настройки, обновления ПО и доступа к разрабатываемым новинкам.

Для удобства настройки может использоваться специализированное ПО:

• ЭМИС-Интегратор Modbus;
• ЭМИС-Интегратор HART.

Информация об измеренных значениях выводится на OLED-дисплей с высокой контрастностью и устойчивостью к низким температурам. Для управления и настройки используются оптические кнопки, которые срабатывают даже при работе в перчатках. При этом снимать крышку электронного блока не требуется.

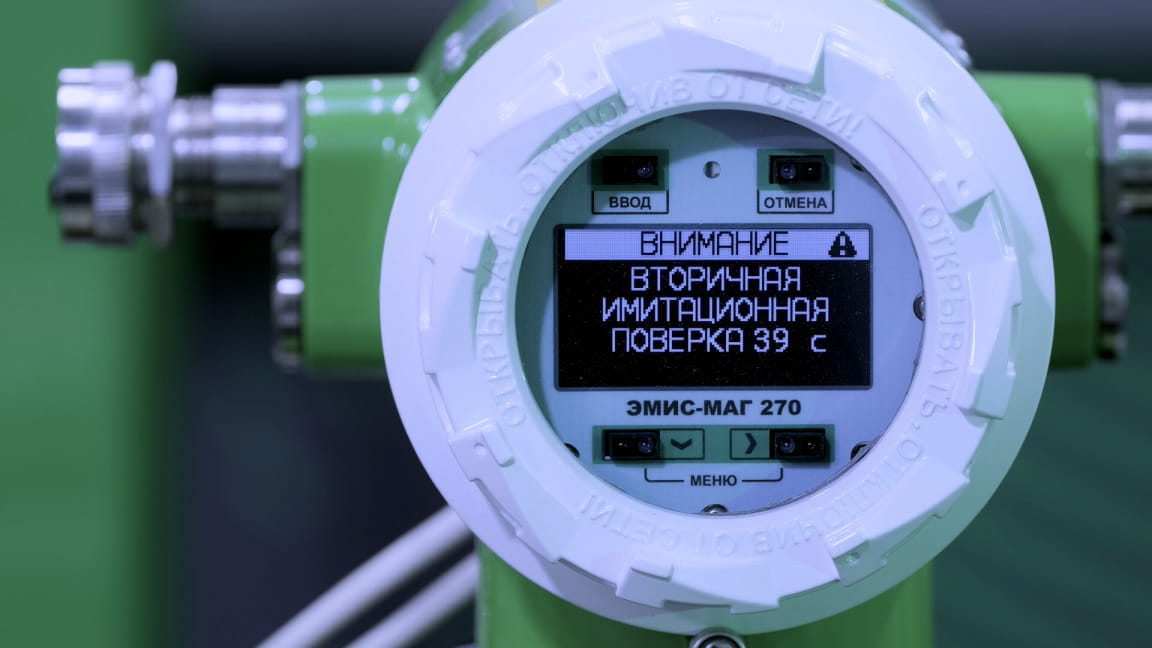

Имитационная поверка без демонтажа и дополнительного оборудования

Ещё одно преимущество электромагнитного расходомера ЭМИС-МАГ 270 с версией электроники «У» — возможность имитационной поверки без снятия с трубопровода и без дополнительного оборудования. Функция поверки уже встроена в электронику, процедура выполняется через ПО «ЭМИС-Интегратор». Прибор проверяется на месте, без демонтажа и внешних стендов. Важно: класс точности после имитационной поверки не изменяется, при заявленной погрешности 0,5%, 1% или 2%.

Если вам необходимо купить электромагнитный расходомер для сложных задач измерения агрессивных, абразивных, вязких жидкостей, обращайтесь в компанию «ЭМИС». Мы подберём оптимальное решение под ваши условия.
