Источники создания давления ЭЛМЕТРО предназначены для создания избыточного давления и разрежения в образцовом и поверяемом (калибруемом) средстве измерений давления. Входят в состав калибраторов давления, а также поставляются отдельно.

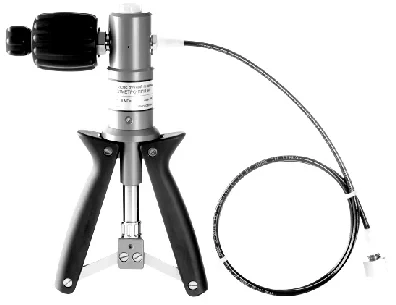

Насос ручной пневматический ЭЛМЕТРО-ПРН-2,5
Рабочая среда - воздух. Создание избыточного давления и разрежения. Материал системы создания давления - комбинированный. Кинематика привода - рычажно-поршневая плюс винтовая. Плавный набор давления за счет дополнительного объема. Выходной порт - М20х1,5. Высокочувствительная подстройка давления за счет изменяемого объема.
Насос ручной пневматический ЭЛМЕТРО-ПРН-25
Рабочая среда - воздух. Создание избыточного давления и разрежения. Материал системы создания давления - комбинированный. Кинематика привода - рычажно-поршневая плюс винтовая. Плавный набор давления за счет дополнительного объема. Выходной порт - М20х1,5. Высокоувствительная подстройка давления за счет изменяемого объема.
Насос ручной гидравлический ЭЛМЕТРО-ГРН-600
Рабочая среда - вода и масло. Создание избыточного давления. Материал системы создания давления - комбинированный. Кинематика привода - рычажно-поршневая плюс винтовая. Выходной порт - М20х1,5 для подключения к поверяемым приборам и М12х1,5 для подключения эталонных модулей. Высокочувствительная подстройка давления за счет изменяемого объема.
Система пневматическая ЭЛМЕТРО-СПГ-700/1000
Система пневмогидравлическая предназначена для создания давления в пневмогидравлических системах с большим присоединенным объемом. СПГ-700/1000 является компоновкой помпы П-250 и пресса ПГ-700/1000, что позволяет создавать давление как на воздухе, так и на жидкой среде. На воздухе верхний предел создания давления равен 4 МПа, на воде/масле - 70/100 МПа. Система СПГ-700/1000 способна создавать высокое давление в коллекторах К4-250/700/1000 с присоединенными к ним средствами измерения давления.
Помпа пневмогидравлическая ЭЛМЕТРО-СПГ-250
Рабочая среда - воздух и жидкость. Помпа обеспечивает создание давления от 0 до 25 МПа и 4 МПа на воздухе. Помпа может применяться совместно с коллекторами К2-250 или К4-250, рукавом соединительным Р-700, стойкой С-700.
Пневматический режим работы рассчитан на создание давленияв электронных средствах измерения давления.
Пресс гидравлический с узлом точного регулирования ЭЛМЕТРО-ПГ-700/1000
Рабочая среда - вода, жидкость. Пресс обеспечивает создание давления от 0 до 70/100 МПа. Два выхода давления - М20х1,5. Межосевое расстояние между выходами давления не менее 240 мм. Ограничение наличия воздуха в системе (не более 30 см3): объем рабочей жидкости рассчитан на создании давления 70/100 МПа в двух манометрах диаметром корпуса до 160 мм без предварительного заполнения их рабочей жидкостью. Узел точной регулировки позволяет точно создавать давление в системе.
Пресс гидравлический с узлом точного регулирования ЭЛМЕТРО-ПГ-700М/1000М
Рабочая среда - вода, жидкость. Пресс обеспечивает создание давления от 0 до 70/100 МПа при наличии в рабочей среде загрязнений до 0,5 мм. Увеличенное проходное сечение каналов не позволяет загрязнять гидравлическую систему пресса, что дает возможность эксплуатировать пресс при наличии сильных загрязнений поверяемых средств измерения давления. Наличие узла точной регулировки дает возможность использовать пресс для поверки средств измерения давления класса точности от 0,6% и точнее. Два выхода давления - М20х1,5. Межосевое расстояние между выходами давления не менее 240 мм. Ограничение наличия воздуха в системе (не более 30 см3): объем рабочей жидкости рассчитан на создании давления 70/100 МПа в двух манометрах диаметром корпуса до 160 мм без предварительного заполнения их рабочей жидкостью.
Система гидравлическая ЭЛМЕТРО-СПГ-700М/1000М
Система пневмогидравлическая модернизированная предназначена для создания давления в пневмогидравлических системах с большим присоединенным объемом. СПГ-700М/1000М является доработкой системы пневмогидравлической СПГ-700/1000 за счет добавления в конструкцию системы входных разъемов для подключения электрических источников давления (вакуумного насоса и компрессора). Так же, в данной конструкции предусмотрен переход из пневматического режима работы в гидравлический без слива рабочей жидкости. При подключении вакуумного насоса, система позволяет плавно создавать давление разрежения. При подключении компрессора с избыточным давлением до 1 МПа, возрастает производительность создания высоких давлений (до 4 МПа). На основной плите системы расположены органы управления подачи избыточного давления или давления разрежения в систему.
Вакуумный насос рекомендуется подключать через блок подготовки воздуха, для предотвращения попадание частиц рабочей жидкости в насос.
Коллектор ЭлМетро-К2-250/700/1000
Рабочая среда – воздух, вода и масло. Режим использования - разрежение/избыточное давление. Назначение: коммутация средств измерений. Материал коллектора – нержавеющая сталь (95Х18, 40Х13, 12Х18Н10Т). Два выхода – М20х1,5. Межосевое расстояние между выходами 240 мм.
Стойка ЭлМетро-С-700/1000
Рабочая среда – воздух, вода и масло. Режим использования - разрежение/избыточное давление. Назначение: коммутация средств измерений. Материал стойки – нержавеющая сталь (95Х18, 40Х13, 12Х18Н10Т). Один выход – М20х1,5.
Рукав ЭЛМЕТРО-Р-700/1000
Рабочая среда – воздух, вода и масло. Режим использования - разрежение/избыточное давление. Назначение: коммутация средств измерений. Материал рукава – нержавеющая сталь (95Х18, 40Х13, 12Х18Н10Т). Вход – М20х1,5 (наружная резьба), выход – М20х1,5 (внутренняя резьба). Полная длина в развернутом виде – 1 м.
Фильтр ЭЛМЕТРО-100Б
Фильтр 100Б предназначен для фильтрации жидких и газообразных сред от твердых частиц. Фильтр 100Б отличается высокой эрозионной стойкостью, тонкость фильтрации составляет 100 мкм. Применяется при проведении поверки/калибровки технических манометров работающих на сильно загрязненных средах совместно с источниками создания давления типа СПГ-700/1000, ПГ-250/700/1000, П-250 и др., а так же на выходных штуцерах коллекторов типа К4-250/700/1000 и К2-250/700/1000. Фильтр 100Б имеет сменный обслуживаемый блок механической фильтрации.
К фильтру 100Б можно дополнительно приобрести сменные "фильтрующие блоки 100Б".
