Кол-во входных дискретных каналов 32
Кол-во выходных дискретных каналов 32
Протоколы передачи данных Modbus (RTU/ASCII/TCP)
Интерфейсы CAN, RS-485, USB, Ethernet 10/100 Base T
Описание

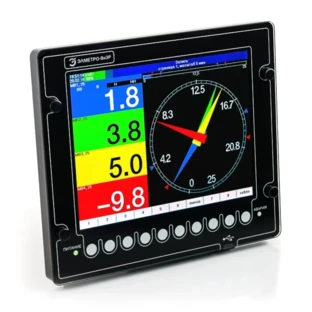

Видеографический безбумажный регистратор ЭлМетро-ВиЭР-104К (10,4”) предназначен для измерения, регистрации, визуализации и преобразования электрических сигналов от датчиков и приборов: тока и напряжения постоянного тока, сопротивления, термометров сопротивления, термопар, пирометров, цифровых сигналов (RS-485, CAN, Ethernet), а также вычисления расхода сред. Регистратор выполнен в щитовом исполнение. Регистратор имеет экран с сенсорной клавиатурой (емкостного типа), общепромышленное и взрывозащищенное ([Exia] IIC) исполнения. Во взрывозащищенном исполнении все входы имеют взрывозащиту вида "искробезопасная электрическая цепь" с маркировкой [Exia] IIC.

Использование мнемосхем техпроцесса намного облегчает понимание информации, особенно в аварийных ситуациях на объекте. Жидкокристалический дисплей с сенсорной клавиатурой упрощает процесс конфигурирования и управления регистратором. Имеется возможность построения распределенных систем сбора и регистрации данных на базе регистратора ЭлМетро-ВиЭР-104К, используя внешние модули ввода вывода ЭлМетро-МВВ. Регистраторы могут использоваться практически во всех отраслях промышленности, в том числе для ответственных и опасных производств:

  • Металлургия – многоканальные исполнения (контроль большого количества параметров), вандалоустойчивая конструкция (лицевая панель защищена закаленным стеклом 5мм);
  • Энергетика и Машиностроение – одно и двухканальные исполнения (установка на оперативный контур, прокатные линии и прочее);
  • Нефтяные, химические и газовые производства – взрывозащищенное исполнение.
Основные технические характеристики
Наименование
Значение
Степень защиты
IP20, IP54
Кол-во входных дискретных каналов
32
Кол-во входных аналоговых каналов
20
Кол-во выходных дискретных каналов
32
Кол-во выходных аналоговых каналов
8
Кол-во входных частотно-импульсных каналов
16
Протоколы передачи данных
Modbus (RTU/ASCII/TCP)
Интерфейсы
CAN, RS-485, USB, Ethernet 10/100 Base T
Межповерочный интервал
36 мес.
Нижнее рабочее значение температуры окружающего воздуха
-10 °C
Верхнее рабочее значение температуры окружающего воздуха
60 °C
