Погрешность измерения ±1 мм
Давление измеряемой среды 6.3 МПа
Плотность 0.4 – 2.5 г/см³
Описание

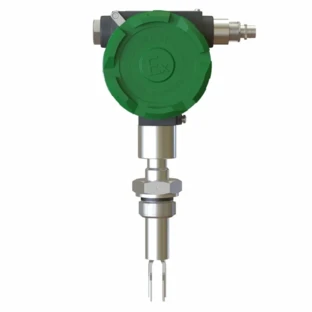

Сигнализаторы предназначены для контроля и сигнализации предельных уровней жидкостей в открытых или закрытых, в том числе находящихся под давлением емкостях в технологических установках, наличия жидкости в трубопроводах.

Вид сигнализации определяется положением сигнализатора в резервуаре, трубопроводе и т.д. Рабочее положение сигнализатора любое, обеспечивающее контроль уровня или наличия рабочей среды.

Сигнализатор может быть использован в системах регулирования и управления в различных отраслях промышленности: металлургической, нефтеперерабатывающей, химической, энергетической и других. Высокая стойкость при динамических нагрузках сигнализаторов позволяет монтировать их в железнодорожных и автомобильных цистернах.

Сигнализатор взрывозащищенного исполнения может применяться на объектах в зонах 0, 1 и 2 по ГОСТ IEC 60079-10-1-2013, где возможно образование смесей горючих газов и паров с воздухом группы II подгруппы IIC температурных классов Т6..Т3 включительно по ГОСТ IEC 60079-10-1-2013.

Вид контролируемой среды

Жидкость/воздух; Жидкость/жидкость

Плотность контролируемой среды, г/см3

От 0,4 до 1,6 – «легкие» среды

От 0,7 до 2,5 – «тяжелые» среды

Температура контролируемой среды (процесса)

-50…+150 °С,

Рабочее давление среды, не более, МПа

6,3

Вязкость среды, мм2

до 10 000

Степень защиты, обеспечиваемая оболочкой

IP67 по ГОСТ 14254

Маркировка взрывозащиты 2)

отсутствует (для общепром. исполнений)

0 Ex ia IIC T6..T3 Ga X1 Ex d ia IIC T6…T3 Gb XGa/Gb Ex ia/d IIC T6…T3 X

Функция тестирования выхода

Для проверки изменения состояния выходного сигнала, кнопкой (при снятой крышке) или с помощью магнита (при установленной крышке), отключаемая.

Устойчивость к пропаданию питания, длительностью

не более 50 мс

Конфигурирование при помощи микропереключателей

MIN/MAX; порог плотности, разрешение теста выходов, задержка срабатывания, уровень Alarm, функции дублирования выхода.

Температура окружающего воздуха,

Tа 2),4)

-40…+80 ºС (стандартное)

-50…+80 ºС (с доп. тестированием)

Параметры электропитания

в зависимости от типа выхода.

Точность детектирования уровня воды при +25 ºС после наработки 240 часов, не более, мм 5)

±1

  • Сигнализаторы соответствуют группе исполнения С2 по ГОСТ Р 52931-2008, но для работы при температуре окружающего воздуха от минус 40 (от -50С с опцией Е) до плюс 80 °С, с верхнем значением относительной влажности 100% при 30 °С и более низких температурах с конденсацией влаги.
  • По устойчивости и прочности к воздействию атмосферного давления сигнализаторы соответствуют группе исполнений Р2 по ГОСТ Р 52931: от 84,0 до 106,7 кПа.
  • По устойчивости и прочности к воздействию синусоидальной вибрации сигнализаторы соответствуют группам исполнений V1, N2 в соответствии с ГОСТ Р 52931.
  • Сигнализаторы устойчивы к воздействию любых сред не вызывающих коррозию стали марки 12Х18Н10Т по ГОСТ 5949.
Основные технические характеристики
Наименование
Значение
Степень защиты
IP67
Рабочая (измеряемая) среда
жидкость, воздух
Погрешность измерения
±1 мм
Давление измеряемой среды
6.3 МПа
Нижнее рабочее значение температуры окружающего воздуха
-50 °C
Верхнее рабочее значение температуры окружающего воздуха
80 °C
Минимальная температура процесса
-50 °C
Максимальная температура процесса
150 °C
Плотность
0.4 – 2.5 г/см³
