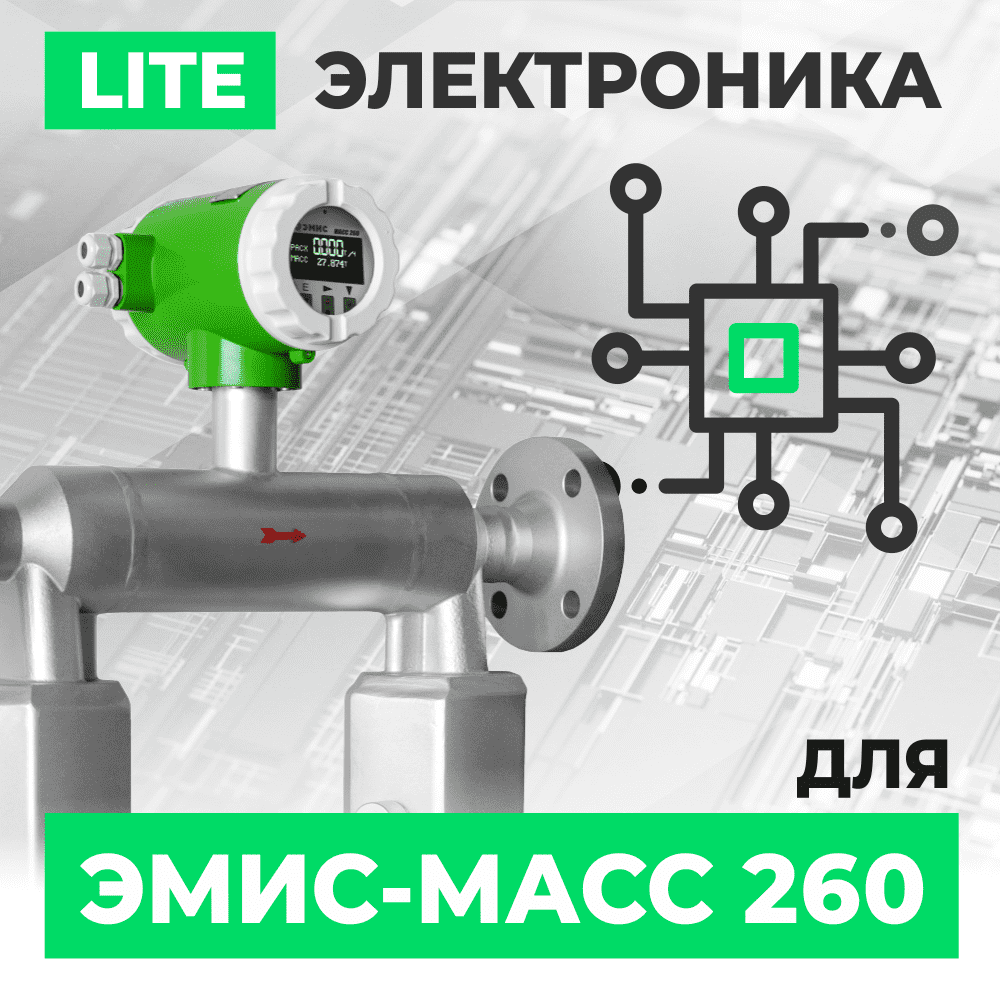

Lite - версия электроники для «ЭМИС-МАСС 260»

выбрано
energybase

В линейке кориолисовых расходомеров «ЭМИС"-МАСС 260» появилась новая модификация электроники для вторичных преобразователей приборов.

В первую очередь, в данном исполнении было уменьшено количество интерфейсов, что позволило значительно улучшить ряд отдельных технических характеристик прибора, сохранив при этом его основные вычислительные функции и преимущества.

Выходными сигналами «ЭМИС"-МАСС 260» новой версией электроники являются частотно-импульсный сигнал с поддержкой дискретного режима работы для систем дозирования и цифровой протокол Modbus RTU (интерфейс RS-485). В качестве дополнительной опции электронный блок может быть оборудован дисплейной платой (жидкокристаллический дисплей) с магнитными кнопками. Дисплей не имеет подсветки и сохраняет работоспособность при температуре до (минус) 40 градусов Цельсия; при этом диапазон рабочих температур электронного блока как с дисплеем, так и без него остался прежним: от 60 °C до + 70 °C.

Управление и настройка электронного блока могут осуществляться по протоколу Modbus RTU (интерфейс RS-485), для чего рекомендуется использовать фирменное программное обеспечение «ЭМИС-Интегратор», а также с помощью магнитных кнопок для модификации с дисплеем. Прибор может работать в режимах, соответствующих спецификациям протокола Modbus: RTU и ASCII с двумя версиями карты регистров (по выбору): «ЭМИС» и совместимая с программным обеспечением ProLink.

Кроме различий в наборе выходных сигналов, в новой версии электронного блока также был реализован уровень взрывозащиты Ехia для цепей сенсора и выходных цепей электронного блока.

Максимальный диаметр условного прохода первичного преобразователя прибора, применимого с Lite версией электроники вторичного преобразователя счётчика-расходомера «ЭМИС-МАСС 260», составляет 100 мм, при этом, новая — версия электронного блока не требует внешнего усилителя, в том числе для данного типоразмера (Ду 100 мм).

Следует отметить, что наряду с внесенными изменениями, в новом электронном блоке были сохранены основные преимущества и функциональные возможности кориолисовых расходомеров торговой марки «ЭМИС»:

  • «Компьютер чистой нефти» с аттестованными алгоритмами вычисления и нормированной погрешностью;
  • Канал измерения плотности с калибровкой на рабочей среде и минимально возможной погрешностью 0,3 кг/метр кубический;
  • Интервал между поверками 5 лет, с возможностью имитационной поверки (в том числе без снятия с трубопровода);
  • Вычисление объемного расхода (газа) в стандартных условиях;
  • Функции диагностики (диагностика состояний технологического процесса): выхода значений расхода, температуры и плотности за диапазон работы прибора, «пробковое течение», — и самодиагностики: тестирование взаимодействия проточной части и электронного блока, наличие критических ошибок, таких как неисправность сенсора, и ошибок электронного блока.
  • Автоматическая коррекция по давлению.

При этом автоматическая коррекция по давлению реализована без необходимости подключения датчика давления к вторичному преобразователю счетчика-расходомера. Посредством протокола Modbus RTU (интерфейс RS-485) текущее значение давления записывается в электронный блок, в том числе может передаваться из АСУ ТП.

В части расширения диагностических и дополнительных функциональных возможностей, в представленной версии электронного блока был реализован новый режим проверки работоспособности электроники, «ручной замер», позволяющий тестировать непосредственно измерительную линию от расходомера до вторичного оборудования. Как правило, данный режим, в первую очередь, необходим при пусконаладочных работах, либо при сомнениях в исправности линии связи между электронным блоком расходомера и внешним контроллером, например, контроллером АГЗУ.

Новая версия электронного блока в совокупности с обновленным программным обеспечением и доработанным алгоритмом обработки сигналов успешно прошли испытания на метрологической базе предприятия, испытательных лабораториях партнеров и в реальных условиях эксплуатации у заказчиков, показав повышенную устойчивость к газовому фактору.

Чтобы заказать кориолисовый счетчик-расходомер «ЭМИС-Масс 260» и (или) другую продукцию торговой марки «ЭМИС», необходимо заполнить опросный лист и отправить его на электронный адрес [email protected].
