Эффективное управление производством немыслимо без точного контроля потребления энергоресурсов. Измерение расхода пара, газа, воды, сжатого воздуха и других сред является критически важной задачей для оптимизации затрат и повышения общей рентабельности предприятия.
Автоматизированный учет энергоресурсов
Автоматизированная система учета энергоресурсов ориентирована на внедрение цифровых приборов различного типа. В числе параметров качества энергоносителей выступают давление в системе, температура носителя, количество перемещенного носителя энергии, значение тепловой мощности и так далее.
Приборы учета энергоресурсов измеряют параметры:
- горячего и холодного водоснабжения;
- пара;
- природного газа;
- сжатого воздуха;
- вязких или агрессивных носителей (мазут, кислоты и щелочи, кислород).
В современных условиях наиболее надежным и технологичным решением выступают комплексы учета на базе вихревых расходомеров, дополненных интеллектуальными датчиками давления и температуры.
Учет энергоносителей, комплексный подход с ЭМИС-Эско 2210

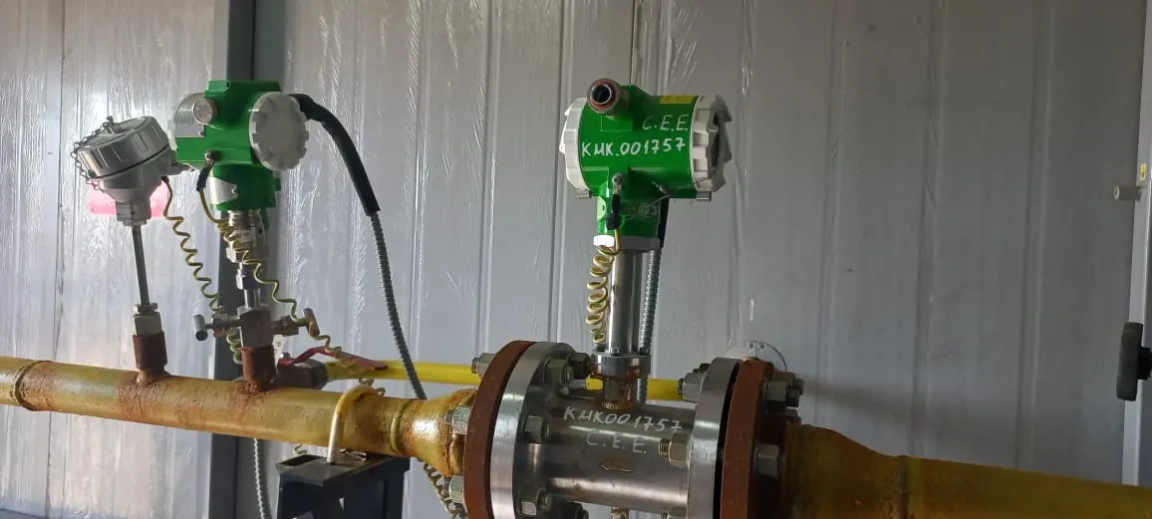

Одним из ключевых предложений на российском рынке является комплекс учета энергоносителей ЭМИС-Эско 2210 на базе вихревого расходомера ЭМИС-ВИХРЬ 200. Данные системы успешно зарекомендовали себя на объектах различных отраслей: от пищевой и химической до энергетики и металлургии. Их универсальность позволяет решать практически любые задачи, связанные с мониторингом и учетом потребляемых ресурсов. В качестве вычислителей/корректоров могут использоваться: ТЭКОН-19, ТЭКОН-19Б, ИМ2300, СПТ944 64199−19, СПТ961, СПТ962, СПГ742 СПГ761, СПГ762, СПГ763, УВП-280.
Интерфейс передачи данных с комплекса: RS-232 / CAN-BUS/RS-485 / GSM / GPRS/Ethernet.
Приборы учета, входящие в состав комплекса энергоресурсов
Приборы, которые входят в состав комплекса учета энергоресурсов, отвечают современным требованиям автоматизации производственных процессов по классам точности и набору выходных сигналов. Например, погрешность ЭМИС-ВИХРЬ 200 при работе с жидкостями не превышает 0,5%, а с газами 0,7%. Этот показатель соответствует лучшим мировым аналогам. Точность системы многократно возрастает при интеграции с интеллектуальным датчиком давления ЭМИС-БАР, чья погрешность составляет всего 0,04%.
При этом, расчетная погрешность комплекса в составе:
- Расходомер ЭМИС-ВИХРЬ 200 (класс АА, погр. 1,0%)
- Датчик давления ЭМИС-БАР (погр. 0,065%)
- Термопреобразователь (класс А, погр. 0,15%)
составит около 1,126%, что гарантирует достоверность данных для финансовых расчетов.
Для работы в условиях высоких температур, например, при измерении перегретого пара, расходомеры выпускаются в специальном исполнении, выдерживающем нагрев до +450 °C.
Компания «ЭМИС» предлагает как готовые комплексы ЭМИС-Эско 2210 с общей результирующей погрешностью и единым описанием типа средств измерений (СИ), так и поставку отдельных компонентов вихревых расходомеров и датчиков давления.
Инновационная альтернатива: расходомер «3 в 1»

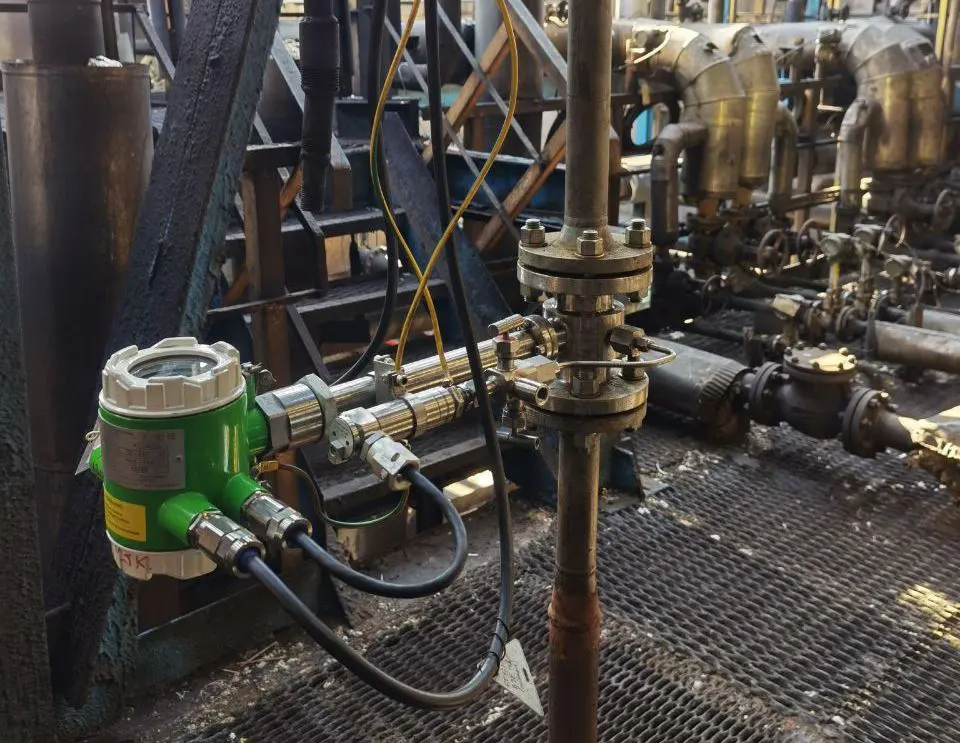

Для проектов, где ключевыми факторами являются компактность и минимизация монтажных работ, компания «ЭМИС» разработала инновационное решение вихревой расходомер ЭМИС-ВИХРЬ 200 исполнения «3 в 1». Этот прибор объединяет в одном корпусе три устройства, фактически являясь узлом учета.
Ключевые особенности модели «3 в 1»
- Расширенная электроника со встроенным вычислителем.
- Интегрированный датчик температуры, размещенный непосредственно в сенсоре.
- Встроенный датчик давления, смонтированный в корпусе первичного преобразователя.
Преимущества для предприятия:
- Сокращение затрат на монтаж: Упрощение установки за счет исключения необходимости монтажа отдельных датчиков и прокладки дополнительных линий связи.
- Отсутствие внешнего корректора: Все вычисления происходят внутри прибора.
- Соблюдение требований к прямолинейным участкам: Конструкция исключает дополнительные монтажные устройства, нарушающие поток.
- Экономия на поверке: По истечении межповерочного интервала поверять необходимо один прибор, а не три отдельных, что значительно снижает эксплуатационные расходы.
Универсальные преимущества расходомеров ЭМИС-ВИХРЬ 200
Вне зависимости от исполнения, все вихревые расходомеры торговой марки «ЭМИС» отличается рядом общих конкурентных преимуществ:
- Высокий класс точности (0,7% для газа, 0,5% для жидкости).
- Устойчивость к внешним воздействиям (работа при температурах до -60 °C без обогрева).
- Имитационная поверка возможность проведения поверочных работ без демонтажа и остановки технологического процесса.
- Полнофункциональная дистанционная диагностика и настройка через интерфейсы RS-485, USB, HART и поддержка протоколов Modbus RTU, NAMUR NE 107, NAMUR NE 43.
- Цифровая фильтрация сигнала и отсутствие дополнительной погрешности по токовому выходу.
Экспертное заключение
Внедрение современных узлов учета на базе решений от «ЭМИС» это не просто замена оборудования, а стратегический шаг в направлении повышения энергоэффективности предприятия. Компания «ЭМИС» готова предложить индивидуально подобранные конфигурации, которые обеспечат максимальную точность данных, прозрачность контроля потребления и, как следствие, значительное сокращение финансовых расходов на энергоресурсы.
