Системный подход и комплексное решение

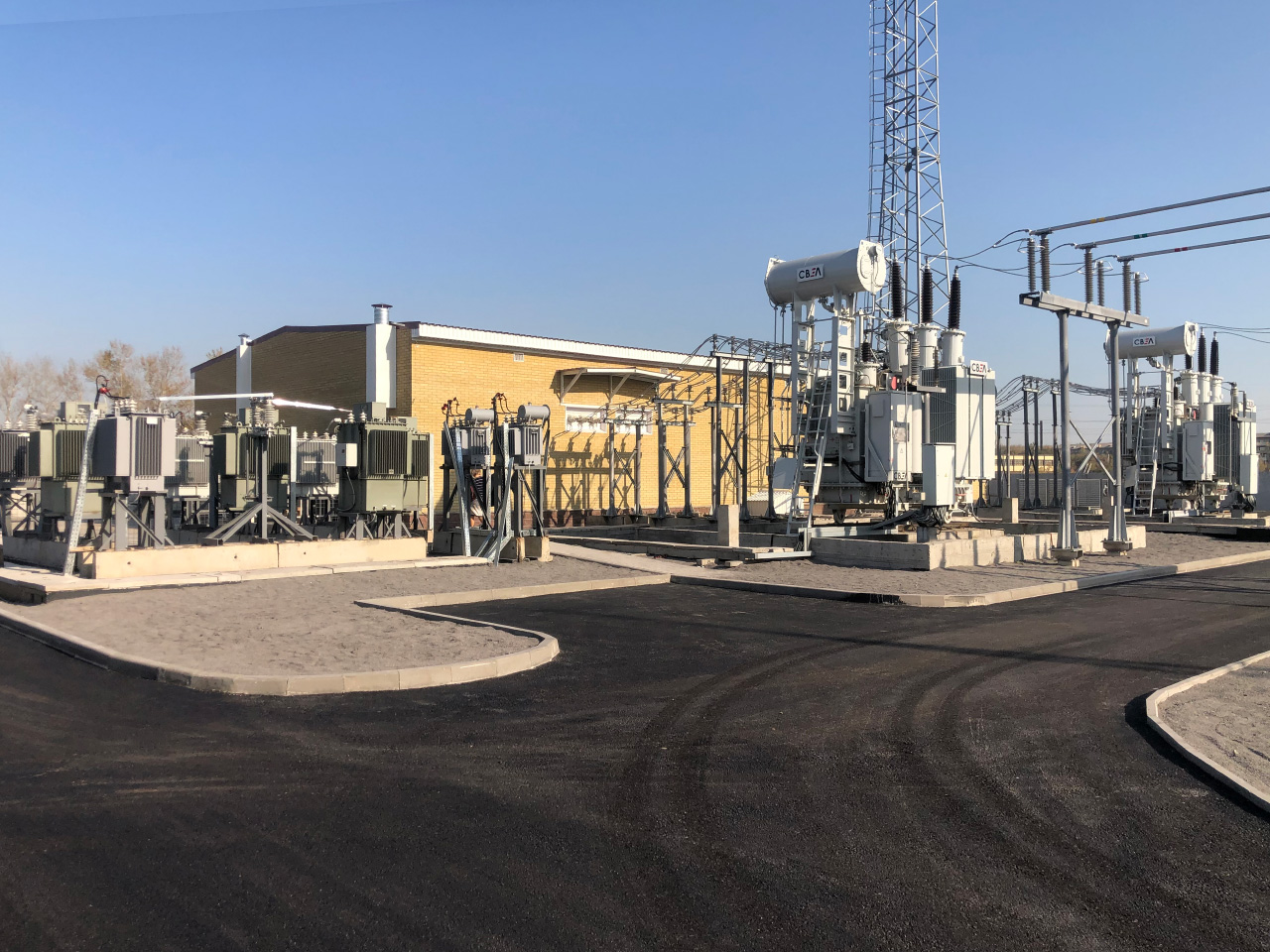

В конце 2019 года, состоялся ввод в эксплуатацию переоборудованной подстанции «Тихоновка» в городе Пришахтинск (Казахстан, Карагандинская область).

Наше предприятие сыграло важную роль в обновлении объекта, выполнив при этом целый комплекс работ на высоком профессиональном уровне, учитывая все сложности сжатых сроков и особенностей проекта реконструкции.

Этапы работ проходили в следующем порядке:

  1. Детальная разработка проектной документации. Предложение нескольких технических решений по ОРУ-110 кВ по схеме 4Н. Согласование проекта по автоматической компенсации емкостных токов.
  2. Конструктивное изготовление ОРУ-110 кВ и производство систем компенсации. Комплексный запуск заказа в производство.
  3. Поставка на объект строительства (включая вспомогательное оборудование и материалы).
  4. Услуги по шеф-монтажу и шеф-наладке на объекте.

Полный объем поставки включал в себя:

  1. Опорные металлоконструкции под высоковольтную аппаратуру;
  2. Высоковольтную аппаратуру (элегазовые выключатели, разъединители, трансформаторы тока и напряжения, ограничители перенапряжений и т. д.);
  3. Порталы, прожекторные мачты;
  4. Жесткую ошиновку;
  5. Ошиновку с блоками опорных изоляторов 10 кВ;
  6. Масляные дугогасящие реакторы, присоединительные фильтры, шкафы автоматического управления;
  7. Клеммные шкафы и другие сопутствующие комплекты по первичной части.

Для экономии места (ввиду ограниченности площадки строительства) проектным решением предусмотрен смешанный вариант отдельно стоящих блоков и блочно-модульных конструкций.

Преимуществами блочно-модульных конструкций по сравнению с отдельно стоящими блоками являются:

  • Существенное сокращение расходов на строительную часть открытого распределительного устройства (фундаменты);
  • Сокращение площади занимаемой подстанцией;
  • Сокращение трудозатрат на сборку металлоконструкций;
  • Расположение навесных кабельных конструкций и клеммных шкафов на опорной металлоконструкции;
  • Срок службы 30 лет и более за счет покрытия металлоконструкций методом горячего цинкования по ГОСТ 9.307 (также применяется для отдельно стоящих блоков).

Чтобы обеспечить нормативный уровень напряжения у абонентов, снизить количество аварийных отключений, повысить надежность и бесперебойность электроснабжения, компания ЭНСОНС разработала комплексное решение по автоматической компенсации емкостных токов. После согласования проектного решения с Заказчиком, оборудование изготовлено, поставлено и установлено в срок, а также произведены шеф-монтажные и шеф-наладочные работы.

Обновленный объект повысит качество электроснабжения в частных домах Тихоновки, а также в 23 и 22 микрорайонах, так как новая подстанция будет в четыре раза мощнее ныне существующей. В настоящее время мощность подстанции 110/10 кВ составляет 80 МВА. Резерв дополнительной мощности в 12,39 МВт.
