При выборе и заказе расходомера необходимо определиться, какой тип присоединения к процессу будет использован при его монтаже на трубопровод. Если прибор приобретается в рамках обновления парка оборудования, то в таком случае вопросов не возникает: тип присоединения должен быть аналогичным оборудованию, использовавшемуся ранее.

Если прибор приобретается для монтажа на новую линию, то возможен выбор фланцевого или бесфланцевого типа присоединения. Последний на профессиональном языке называют «сэндвич». Да, древний английский дворянский род дал название не только бутербродам, но и типу присоединения! В данной статье мы рассмотрим отличительные особенности и преимущества каждого из них.

Присоединение к процессу типа «сэндвич»

Присоединение типа «сэндвич» — это распространенное межфланцевое соединение. Таким способом осуществляется, например, монтаж бесфланцевых обратных клапанов или поворотных затворов. Если говорить о сфере автоматизации, то это тип корпуса (проточной части) первичного преобразователя полнопроходного счетчика-расходомера без фланцев. Прибор устанавливается (зажимается) между ответными фланцами и стягивается шпильками. Уплотнительная поверхность проточной части выполнена на торцевых стенках корпуса и полностью отвечает уплотнительной поверхности фланцев.

Преимуществами такого соединения являются меньшие габаритные размеры и вес, удобство монтажа и более выгодная стоимость прибора по сравнению с фланцевым исполнением, за счет снижения металлоемкости изделия.

При этом «сэндвич» с цельноточеной проточной частью ничем не уступает по надежности и герметичности прибору с фланцевым типом корпуса и способен выдерживать высокое давление измеряемой среды, и в том числе может применяться на агрессивных средах.

Например, унифицированным типом присоединения для применения в системах поддержания пластового давления (ППД) является, именно, присоединение типа «сэндвич». При этом значение номинального давления в системах ППД составляет 25 МПа, а пластовая или сеноманская вода может быть очень коррозионной в силу значительного содержания в ней примесей солей и минералов.

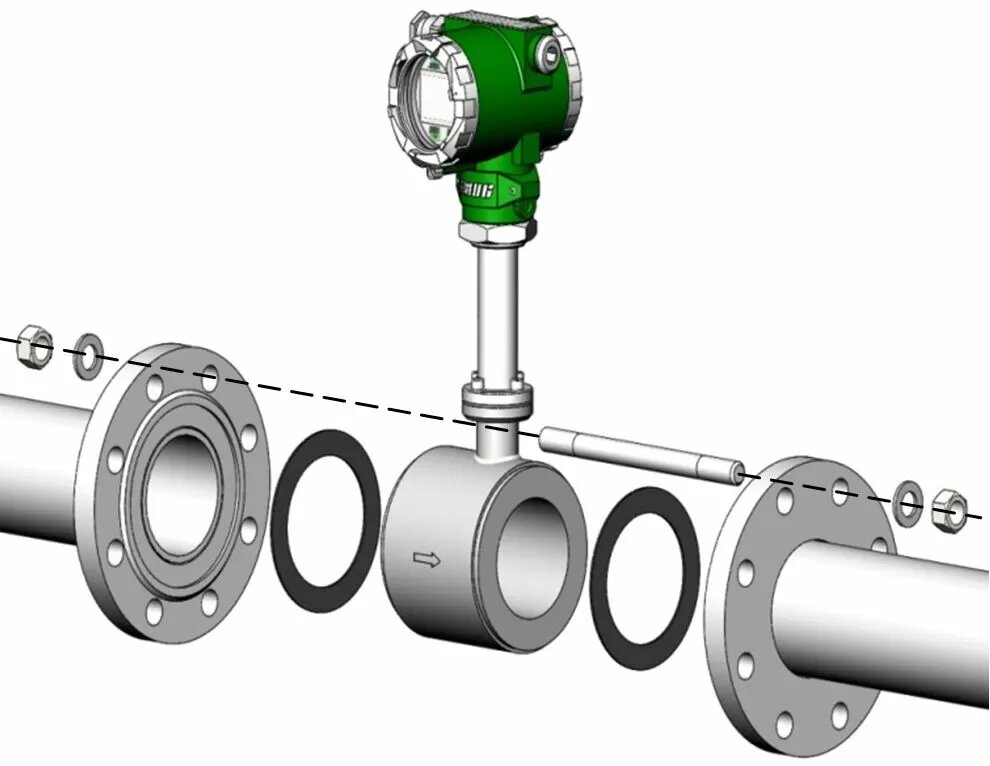

Рис 1. Схема бесфланцевого соединения типа «сэндвич». Фото: © emis-kip.ru

Фланцевое присоединение к процессу

Фланцевые соединения преимущественно применяется при монтаже на трубопроводах, подверженных повышенным вибрационным нагрузкам, перепадам температуры окружающей среды и воздействию других неблагоприятных факторов, благодаря возможности перераспределения нагрузок в местах соединений. Данный тип присоединения к процессу востребован во всех отраслях промышленности.

Однако, во многих случаях применение фланцевого соединения избыточно, поскольку присоединение типа сэндвич в полной мере удовлетворяет всем требованиями при своей экономичности.

В продуктовой линейке компании «ЭМИС», например, представлены вихревые счетчики-расходомеры «ЭМИС-Вихрь 200» как с типом присоединения сэндвич, так и с фланцевым типом корпуса. При этом имеется возможность заказа приборов с фланцами в соответствии со стандартами: ГОСТ 33259, EN 1092−1, ASME/ANSI, — а также изготовление прибора по монтажным размерам конкурентных образцов, включая импортные аналоги.

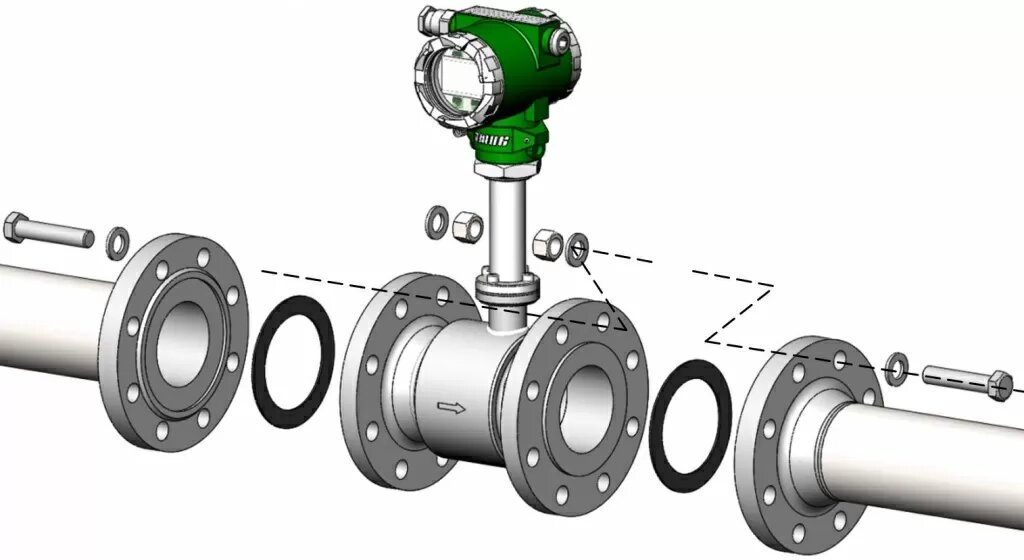

Рис 2. Схема монтажа преобразователей фланцевого исполнения. Фото: © emis-kip.ru

Как следует из руководства по эксплуатации на вихревые преобразователи расхода «ЭМИС-ВИХРЬ 200», к заказу доступны следующие исполнения:

  • бесфланцевое типа «сэндвич», коды исполнения «С», «С1», «СА», «СЕ»;
  • фланцевое, коды исполнения «Ф», «Ф1», «Ф2», «ФА», «ФЕ»;
  • фланцевое со встроенным переходом на меньший диаметр, коды исполнения «ФР», «ФР1», «ФРА», «ФРЕ» — для диаметров условного прохода трубопровода от 25 до 100 мм.

Возможность применения того или иного типа присоединения к процессу зависит не только от требуемых монтажных размеров, но также от пределов избыточного давления измеряемой среды. Так, например, для вихревых преобразователей расхода «ЭМИС» исполнений «С», «СА», «СЕ», «ФА», «ФЕ» предел избыточного давления измеряемой среды составляет 25 МПа; для преобразователей исполнения «Ф1», «Ф2» — не более 16 МПа, и далее для преобразователей исполнений «С1», «Ф», «ФР», «ФР1», «ФРА», «ФРЕ» — не более 6,3 МПа.

При этом доступными к заказу являются уплотнительные поверхности типа A, B, C, D, E, F, J, K, L, M, применимые для фланцев по ГОСТ; уплотнительные поверхности A, B, C, D, E, F, G, применимые для фланцев в соответствии с EN1092−1; уплотнительные поверхности LF, LG, LM, LT, RF, RTJ, SF, SG, SM, ST, применимые для фланцев по ASME.

Уплотнительные поверхности «-" для исполнений «С1», «Ф1», «ФР1» соответствуют исполнению уплотнительной поверхности «E» для давлений 2,5−6,3 МПа и исполнению «J» для давлений 10−25 МПа.

Возможность выбора способа присоединения к процессу зависит не только от номинального давления эксплуатации, но и от температуры технологического процесса. Особенно это важно для сжимаемых сред. Например, высокотемпературные счетчики-расходомеры «ЭМИС-Вихрь 200» для температуры эксплуатации до +450 °С на газ и пар имеют только фланцевый тип корпуса первичного преобразователя.

Таблица 1. Типы присоединений к процессу вихревых расходомеров «ЭМИС-ВИХРЬ 200» в соответствии с руководством по эксплуатации

КодСоединение с трубопроводом
Cсэндвич по РЭ (приложение В рис. В.1, В.8)
C1сэндвич по ГОСТ 33259 (приложение В рис. В.2)
CАсэндвич по ASME B16.5
CЕсэндвич по EN 1092−1
Ффланцевое по РЭ (приложение В рис. В.3, В.6)
Ф1фланцевое по ГОСТ 33259 (приложение В рис. В.4, В.7, В.9)
Ф2фланцевое компактное с уплотнительной поверхностью по ГОСТ 33259 (приложение В рис. В.5)
ФАфланцевое по ASME B16.5
ФЕфланцевое по EN 1092−1
ФРфланцевое со встроенными переходами на меньший диаметр (Ду 25−100 мм) по РЭ (приложение В рис. В.3)
ФР1фланцевое со встроенными переходами на меньший диаметр (Ду 25−100 мм) по ГОСТ 33259 (приложение В рис. В.4)
ФРАфланцевое со встроенными переходами на меньший диаметр по ASME B16.5
ФРЕфланцевое со встроенными переходами на меньший диаметр по EN 1092−1
Хспец. заказ
Код8Исполнение уплотнительной поверхности
-согласно РЭ (приложение В рис. В.1, В.3, В.6)
Аплоскость
Bсоединительный выступ (включая исполнения B1 и B2)
Cшип
Dпаз
Eвыступ (приложение В рис. В.2, В.4, В.5, В.7)
Fвпадина
Jпод прокладку овального сечения (приложение В рис. В.8, В.9)
Kпод линзовую прокладку
Lшип под фторопластовую прокладку
Mпаз под фторопластовую прокладку
Gвыступ под уплотнительное кольцо
LFкрупная впадина (Large Female)
LGкрупный паз (Large Female)
LMкрупный выступ (Large Male)
LTкрупный шип (Large Tongue)
RFсоединительный выступ (Raised Face)
RTJпод прокладку овального сечения (Ring Type Joint)
SFмалая впадина (Small Female)
SGмалый паз (Small Groove)
SMмалый выступ (Small Male)
STмалый шип (Small Tongue)
Хспец. заказ

Следует отметить, что при монтаже расходомеров на трубопровод, независимо от типа присоединения к процессу, основная задача — правильно приварить ответные фланцы, для обеспечения соосности отверстий. В связи с чем, для удобства и правильности монтажа рекомендуется применять имитационную вставку, которую возможно приобрести вместе с прибором. Также следует помнить, что при любом типе присоединения трубопроводного оборудования к технологическому процессу в соответствии с регламентом технического обслуживания требуется периодическая протяжка болтовых соединений. Кроме описанных в настоящей статье существуют и другие типы присоединения к технологическому процессу, которые будут рассмотрены в других публикациях также на примере продукции торговой марки «ЭМИС».
