Тип расходомера ультразвуковой
Диапазон измерения расхода 200 кг/ч, 7600 кг/ч
Давление измеряемой среды 0.05-16.0 МПа
Описание

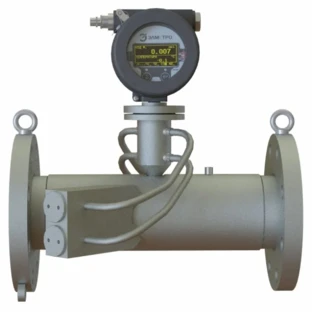

 Ультразвуковые расходомеры газа ЭЛМЕТРО-Флоус (ДРУ) предназначены для измерения объёмного расхода и объема газа при рабочих условиях, вычисления объемного расхода и объема газа, приведенного к стандартным условиям, вычислений массового расхода, массы и теплоты сгорания газов, в том числе природного и попутного нефтяного.

Расходомер преобразует измеренные и рассчитанные значения в стандартные выходные сигналы:

  • частотно-импульсный (максимальная частота выходного сигнала расходомера настраивается в диапазоне от 1 до 10000 Гц);
  • токовый (4-20 мА);
  • цифровой (Modbus RTU через интерфейс RS-485.

Расходомеры предназначены как для технологического контроля, так и для использования в системах коммерческого учёта.

Принцип действия ультразвуковых расходомеров

Принцип работы расходомера основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объёмного расхода газа.

В состав расходомера входят электроакустические преобразователи (далее – ПЭА), измерительный участок и устройство обработки сигналов.

Область применения

Расходомер в исполнении со встроенным вычислителем расхода в комплекте с датчиками температуры и давления позволяет реализовать методику измерения объёмного расхода при стандартных условиях по ГОСТ 8.611. Все компоненты комплекса работают в полном диапазоне условий эксплуатации (-50..+50 °С, IP67).

Основные технические характеристики
Наименование
Значение
Рабочая (измеряемая) среда
воздух, газ
Тип расходомера
ультразвуковой
Диапазон измерения расхода
200 кг/ч, 7600 кг/ч
Минимальный диаметр трубопровода
50 мм
Максимальный диаметр трубопровода
1000 мм
Давление измеряемой среды
0.05-16.0 МПа
Выходные сигналы
цифровой Modbus RTU с интерфейсом RS-485 и USB, импульсный, аналоговый токовый 4-20 мА, частотный до 1000 Гц
Минимальная температура процесса
-70 °C
Максимальная температура процесса
120 °C
Взрывозащита
1ExdIIC(T4-T6)X
Нижнее рабочее значение температуры окружающего воздуха
-50 °C
Верхнее рабочее значение температуры окружающего воздуха
50 °C
