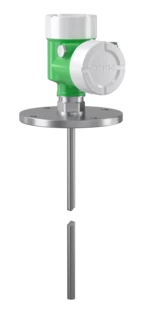

Уровнемер волноводный ЭМИС-ПУЛЬС 540 – измерение уровня до 75 м, давление до 42 МПа

Максимальная измеряемая дистанция 75 м

Давление измеряемой среды -0.1 – 42 МПа

Выходные сигналы аналоговый токовый 4-20 мА + HART (опция)

Рабочая (измеряемая) среда жидкость, сыпучие среды, сжиженный углеводородный газ

Подробнее на emis-kip.ru Отправить запрос

Описание

Уровнемеры волноводные ЭМИС-ПУЛЬС 540 предназначены для измерений уровня жидкости, в том числе сжиженных газов, и сыпучих материалов при атмосферном и избыточном давлении.

Принцип действия волноводных уровнемеров основан на излучении электромагнитных импульсов, распространяющихся вдоль зонда в сторону измеряемой среды. При достижении среды с другой диэлектрической проницаемостью часть импульсов отражается и передаётся обратно.

На основании временной задержки между излученным и принятым сигналом рассчитывается значение уровня измеряемой среды. Аналогичным образом измеряется расстояние между сенсором и границей раздела двух жидких сред с различными коэффициентами диэлектрической проницаемости.

Основные технические характеристики

Максимальная измеряемая дистанция

75 м

Минимальная температура процесса

-196 °C

Максимальная температура процесса

445 °C

Давление измеряемой среды

-0.1 – 42 МПа

Выходные сигналы

аналоговый токовый 4-20 мА + HART (опция)

Рабочая (измеряемая) среда

жидкость, сжиженный углеводородный газ, сыпучие среды

Нижнее рабочее значение температуры окружающего воздуха

-60 °C

Верхнее рабочее значение температуры окружающего воздуха

80 °C

Степень защиты

IP67, IP68, IP66

Взрывозащита

0Ex ia IIC T6…T1 Ga X; 0Ex ia IIB T6…T1 Ga X; 1Ex db IIC T6…T1 Gb X; 1Ex db ia IIC T6…T1 Gb X; Ex ia IIIC T80°….T450°C Da X; Ex ia IIIB T80°….T450°C Da X; Ex tb IIIC T80°….T450°C Db X

Уровнемер волноводный - ЭМИС-ПУЛЬС 540
