Максимальное количество силовых трансформаторов в КТП
2
Полная мощность
0.1 – 4 МВА
ВН
6; 7.2; 10; 12 кВ
НН
0.23; 0.4; 0.6; 0.69 кВ

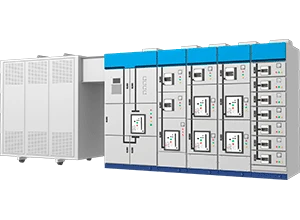

Конструкцией подстанции In-Plit предусмотрены требования к удобству обслуживания УВН и РУНН. Двери шкафов в УВН имеют окна для визуального наблюдения за состоянием оборудования без отключения напряжения с главных цепей КТПВ. Трансформаторы устанавливаются так, чтобы выполнялись требования безопасного наблюдения за уровнем трансформаторного масла в баке. Конструкция КТПВ In-Plit в части механической прочности обеспечивает нормальные условия работы и транспортирования без каких–либо остаточных деформаций или повреждений, препятствующих нормальной работе КТПВ.
Панели низкого напряжения - ЩО-70 Allion-S
Номинальное напряжение 0.4; 0.69 кВ, 1000 В
Номинальный ток 630 – 4000 А
Номинальная частота 50 Гц
Камера (ячейка) - КСО-212 Union
Номинальное напряжение 6; 10 кВ, 36; 100; 220 В
Наибольшее рабочее напряжение 7.2; 12 кВ
Номинальная частота 50; 60 Гц
Камера (ячейка) - КСО-313SF Cion
Номинальное напряжение 6; 10 кВ, 36; 100; 220 В
Наибольшее рабочее напряжение 7.2; 12 кВ
Номинальная частота 50 Гц
Ячейка карьерная наружной установки - Interion
Номинальное напряжение 6; 10 кВ, 36; 100; 220 В
Наибольшее рабочее напряжение 7.2; 12 кВ
Номинальная частота 50; 60 Гц
