Измерение и контроль уровня на промышленных объектах осуществляется с помощью уровнемеров и сигнализаторов с различными принципами действия. Внедрение того или иного решения зависит от особенностей технологического процесса. При этом сложные условия производства, такие как химически агрессивная среда, пыль, пена, конденсат, турбулентность, перепады давления и температуры требуют применения приборов последнего поколения, обеспечивающих надежное и точное измерение уровня.
Типы уровнемеров
Датчики уровня традиционно были буйковые, поплавковые, емкостные
Радарные волноводные и бесконтактные радарные уровнемеры ЭМИС-ПУЛЬС появились в продуктовой линейке «ЭМИС» в 2024 году и уже запущены в серийное производство. Это позволило полностью закрыть потребности заказчиков в метрологическом обеспечении в нефтехимии, энергетике, пищевой индустрии, сельском хозяйстве и других производствах, где также успешно эксплуатируются датчики давления и счетчики-расходомеры торговой марки «ЭМИС».
Рассмотрим наиболее типовые применения уровнемеров ЭМИС-ПУЛЬС в различных отраслях промышленности.
На предприятиях нефтепереработки: дистилляционные колонны, емкости СУГ и ШФЛУ, промежуточные / буферные емкости, резервуары хранения химреагентов и готовой продукции (резервуарный парк), реакторы, сточные воды, градирни, скрубберы, дренажные системы, сепараторы/газоотделители.
На предприятиях нефтедобычи: дренажные емкости, технологические резервуары и парк готовой продукции (резервуарный парк), емкости химреагентов, нефтегазосепараторы.
На предприятиях химпрома: склад сыпучего сырья, резервуарный парк готовой продукции, емкости химреагентов, сточные воды, бассейн градирни, дренажные системы, дренажные емкости.
На предприятиях металлургии: барабан котла, бункеры с аглошихтой, бункеры с углем и пустой породой, емкости хранения химреагентов, дренажные емкости.
На предприятиях пищепрома: резервуары водоподготовки, дренажные емкости, бассейны для солода, емкости готовой продукции (пиво, молоко, растительное масло, йогурт, соки, спиртосодержащие), емкости хранения силоса, солода, комбикормов, сыпучих продуктов (мука, сахар, зерно), полуфабрикатов.
Выбор типа уровнемера зависит от конкретных технологических условий и задач.
Волноводный радарный уровнемер ЭМИС-ПУЛЬС 540, принцип работы и характеристики
Волноводный радарный уровнемер ЭМИС-ПУЛЬС 540 предназначен для непрерывного измерения и контроля уровня и границы раздела фаз жидкостей и сыпучих сред.
Принцип радарного уровнемера волноводного типа основан на технологии рефлектометрии с временным разрешением TDR (Time Domain Reflectometry).
Когда радиоимпульс достигает среды с коэффициентом диэлектрической проницаемости, отличной от проницаемости газа над поверхностью среды, то из-за разности коэффициентов диэлектрической проницаемости происходит отражение микроволнового сигнала в обратном направлении. Временной интервал между моментом передачи зондирующего импульса и моментом приема эхосигнала пропорционален расстоянию до уровня контролируемой среды. Аналогичным образом измеряется расстояние между датчиком и границей раздела двух жидких сред с различными коэффициентами диэлектрической проницаемости.
Интенсивность отраженного сигнала зависит от диэлектрической проницаемости среды. Чем выше диэлектрическая проницаемость, тем выше интенсивность отраженного сигнала. Микроволновые радиоимпульсы почти не восприимчивы к составу среды, атмосфере резервуара, температуре и давлению.
При данной технологии нет необходимости в коррекции при изменении плотности, диэлектрических свойств или электропроводности среды, что является важным преимуществом по сравнению с другими методами определения уровня. Кроме того, ЭМИС-ПУЛЬС 540 отличаются устойчивостью к турбулентности и вибрации, а перепады температуры и давления среды не влияют на точность измерения.

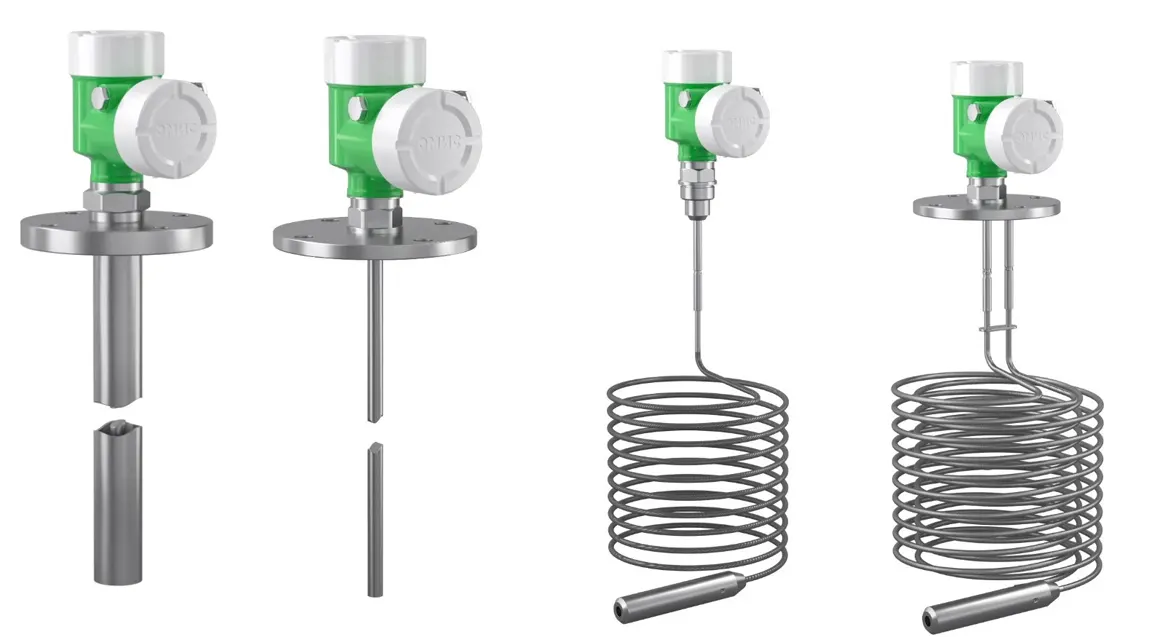

Отсутствие движущихся частей сводит к минимуму необходимость технического обслуживания, а простота установки позволяет использовать ЭМИС-ПУЛЬС 540 в резервуарах любых размеров и конфигураций. Однако, следует обратить внимание на выбор зонда волновода. К заказу доступно несколько типов волноводов: тросовый, двойной тросовый, стержневой и коаксиальный.
