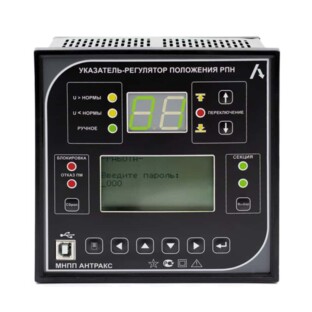

Регулятор положения привода - УП-100

УП 100 измеряет параметры входных аналоговых сигналов

• линейного напряжения секции;
• напряжения нулевой последовательности секции шин;
• тока ввода одной из фаз секции шин;
• тока ввода одной из фаз через секционный выключатель секции шин.

При работе УП 100 обеспечивается

• Автоматическое поддержание напряжения в заданных пределах и коррекция уровня напряжения трансформатора по току нагрузки;
• Измерение и индикация текущей ступени привода РПН;
• Контроль и индикация текущих значений напряжения и тока компенсации;
• Переключение положений привода РПН посредством формирования импульсных или непрерывных команд управления приводом РПН;
• Контроль исполнения команд и исправности переключающего устройства РПН;
• Обеспечение блокировок привода РПН при:
  • обнаружении перегрузки;
  • обнаружении превышения 3U₀;
  • снижении напряжения ниже U_min;
  • при поступлении внешних релейных сигналов блокировки;
• Аварийная сигнализация блокировки работы привода РПН;
• Контроль исправности привода РПН;
• Изменение внутренних настроек и режима работы прибора – оперативное изменение уставки по поддержанию напряжения с одного значения на другое;
• передача текущих параметров, ввод и изменение уставок по цифровым интерфейсам, USB/RS-485 или аналоговому интерфейсу «Токовая петля» в устройства АСУ ТП или ТМ;
• гальваническая развязка всех входов и выходов, а также цепей питания;
• хранение, просмотр на встроенном ЖК-индикаторе;
• сбор, просмотр и передача информации по линиям связи о 256-ти последних зафиксированных событиях;
• встроенные часы-календарь обеспечивают привязку событий к реальному времени.
