Комплектные трансформаторные подстанции до 35кВ (КТП)

Комплектные трансформаторные подстанции (КТП или подстанция) предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в сетях с изолированной нейтралью.

Подстанции применяются в системах электроснабжения промышленных предприятий, на объектах газовой и нефтяной промышленности по добыче, транспортированию и переработке нефти и природного газа, на объектах сельского и городского хозяйства.

Условия эксплуатации

Подстанции КТП предназначены для работы в следующих условиях:

  • Высота установки над уровнем моря до 1000 м;
  • Климатическое исполнение У1, УХЛ1, ХЛ1 по ГОСТ 15150-69;
  • Тип атмосферы II – промышленная, по 15150-69;
  • Устойчивость к сейсмическим воздействиям интенсивностью до 9 баллов по шкале МSК.

Состав КТП

  • Устройство со стороны высшего напряжения (УВН);
  • Силовые трансформаторы;
  • Распределительное устройство со стороны низшего напряжения (РУНН).

Комплектация и состав оборудования, применяемого в составе КТП, могут быть изменены по желанию заказчика, в соответствии с требованиями технического задания.

Конструктивные особенности

КТП состоит из одного и более модулей, образующих после установки единую конструкцию, внутри которой смонтировано все необходимое оборудование.

КТП поставляются в полностью собранном виде или отдельными блоками, упакованными для транспортировки и подготовленными для монтажа на объекте заказчика.

Конструкция КТП постоянно совершенствуется, поэтому возможны изменения, улучшающие качество изделия, но не отраженные в данной технической информации.

Основные технические параметры и характеристики:

Номинальное напряжение, кВ Номинальное напряжение, кВ
- высокое 6; 10; 35 (другие значения – по заказу)
- низкое 0,23; 0,4; 6; 10 (другие значения – по заказу)
Номинальная мощность, кВА до 1600 (от 2500 до 4000 – по заказу)
Ток термической стойкости, кА 20 (другие значения – по заказу)
Время термической стойкости, с 1 с (3 с – по заказу)
Ток электродинамической стойкости, кА 50 (другие значения – по заказу)
Степень защиты IP23; IP34; IP54

Подробнее http://specenergo.com/transformatornye-podstantsii

Заказчики / Отзывы / Проекты
РОССЕТИ КУБАНЬ (ПАО "Кубаньэнерго")
Страна:
Россия
Год основания:
1993

В рамках проекта филиала ПАО «Кубаньэнерго» Славянские электрические сети компания «СПЕЦЭНЕРГО» изготовила и отгрузила Комплектную трансформаторную подстанцию наружной установки (КТПНУ).

КТПНУ на напряжение 35/6 кВ мощностью 2500 кВА состоит из:

  • Распределительного устройства 35 кВ на базе ячеек HMH и распределительного устройства 6 кВ на базе шкафов КСО-202 в зданиях блочно-модульного типа
  • Силового трансформатора ТСЗ 2500/35/6 в металлическом кожухе
АО "Концерн Росэнергоатом"
Страна:
Россия
Год основания:
1992
Установленная э/м:
25 200 МВт

Мобильная комплектная трансформаторная подстанция (МКТП-СЭ) 10/0,4 кВ 1600 кВА для ПАТЭС

Компания «СПЕЦЭНЕРГО» завершила производство двух мобильных комплектных трансформаторных подстанций (МКТП-СЭ) 10/0,4 кВ 1600 кВА для Плавучей атомной теплоэлектростанции (ПАТЭС) г. Певек, Чукотского АО.

Подстанции данного типа являются изделиями максимальной заводской готовности, что позволяет сократить время развертывания в месте установки. В подстанции используются трансформаторы с литой изоляцией, позволяющими исключить маслоприемник. Установленный усиленный полуприцеп с рессорной подвеской дает возможность осуществлять многократную перевозку подстанций в условиях бездорожья крайнего севера. Климатическое исполнение контейнера обеспечивает нормальную работу установленного внутри электрооборудования в условиях экстремально низких температур Чукотского АО.

Данные КТП предназначены для создания береговой инфраструктуры в части электроснабжения строительной площадки ПАТЭС и создания резервной схемы электростанции в период ее базирования в порту.

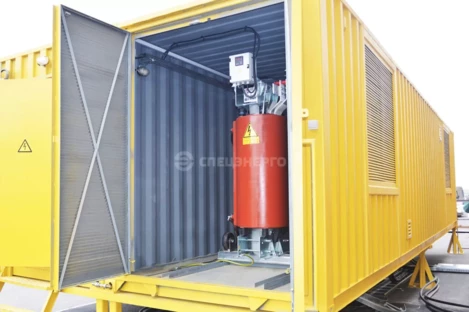

МКТП-СЭ 10/0,4 кВ 1600 кВА
